執行標準：
- 二次繞組電阻測量
- 二次負荷測量
- 5%和10%誤差曲線測量
- CT暫態特性測試與分析
- CT銘牌自動推斷
- 詢價熱線：400-8818-755
- 詢價電話：027-65605916
產品特點

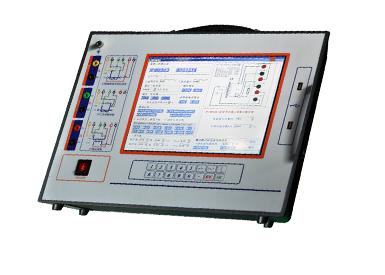

CTPT分析儀用于電流互感器的以下試驗：- 勵磁特性試驗
- 匝數比檢測
- 比差與角差校驗
- 極性校驗
- 二次繞組電阻測量
- 二次負荷測量
- 5%和10%誤差曲線測量
- CT暫態特性測試與分析
- CT銘牌自動推斷
- 拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感，拐點電動勢，極限電動勢和面積系數等CT 參數的測量
- 電流互感器鐵芯磁滯回線測量
CTPT分析儀還可用于電壓互感器的以下試驗：- PT匝數比和相角差檢測
- PT極性校驗
- PT二次繞組電阻測量
- PT二次負荷測量
- PT二次負荷測量
應用場合主要有：- CT銘牌的參數校驗
- CT接入當前負荷時參數校驗
- 分析CT的暫態特性對繼電保護裝置的影響。
- PT的銘牌參數校驗
- PT勵磁特性測量
產品參數
- 測試標準依據：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847, GBT4703, C57.13
- 輸入電源電壓： AC220V±10%，50Hz/60Hz±10%
- 輸出電壓： 0.1~180V(AC)
- 輸出電流： 0.001~5A(RMS)
- 輸出功率：500VA
- 最高等效拐點電壓：45KV
- 電流測量： 范圍：0~10A (自動量程0.1/0.4/2/10A) 誤差<±0.1%+0.01%FS
- 電壓測量： 范圍：0~200 V (自動量程1/10/70/200V)誤差< ±0.1%+0.01%FS
- 匝數比測量： 范圍：1~35000，1~2000 誤差<0.05%;2000~5000 誤差<0.1%;5000~35000 誤差<0.2%
- 相位測量： 精度：±2min，分辨率：0.01min
- 二次繞組電阻測量范圍： 范圍：0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ);誤差< 0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
- 溫度測量：-50~100度， 誤差<3度
- CT二次負荷測量： 0～160ohm(2/20/80ohm/160ohm);誤差0.2%RDG+0.02%FS最大分辨率0.001ohm
- PT二次負荷測量： 0～80kohm(800ohm/8kohm/80kohm);誤差0.2%RDG+0.02%FS最大分辨率0.1ohm
- PT匝數比測量： 范圍：1~30000，1~5000 誤差<0.2%;5000~30000 誤差<0.5%
- PT比差測量典型誤差<0.05%，保證誤差<0.1%
- PT相角測量誤差<3分
- 數據存儲組數：大于1000組
- 工作條件： 溫度：-10℃～50℃， 濕度：≤90%
- 尺寸： 485mm×356mm×183mm
- 重量：15Kg
?
